[하얀배터리-패킷분석] 패킷스니퍼란? / OSI 7 계층

[패킷분석] 패킷스니퍼란? / OSI 7 계층

---

패킷분석 -일반적으로 패킷스니퍼로 분석

    패킷스니퍼 - 2가지로 무료배포용/상용

                    온니피크 ,와이어샤크 등

    패킷 스니퍼 평가

        지원되는 프로토콜 [웬만한 것은 모두 지원함]

        사용자 편리성

                TCP 덤프는 CLI 버전만 있음

                GUI 로 되어있는 와이어샤크나 온니피크는 처음 접하기 쉬움

        비용 [가장중요]

              리포팅엔진의 차이

              와이어샤크만 사용해도 지장이 되지 않는다

        프로그램 지원

             기타 기술지원등

        소스코드 엑세스

        운영체제 지원

---

    패킷 스니퍼 동작 방식

        1.  수집   2. 변환   3. 분석



    컴퓨터 동신 방식



        프로토콜



        연결 초기화



        연결 특성 협상

        데이터 형식

        오류 감지 및 수정

        연결 종류

    OSI 7계층



    4,3,2 계층 중요

응용   --- 인터페이스 제공

표현   ---  인코딩과 디코딩 / 암호화나 복호화

세션   ---  전이중인지 반이중인지

전송   ---  신뢰할 수 있는 데이터를 전송 / 흐름제어나 오류제어      주요기능  server Load balancing   [서버  로드밸런싱]

네트워크 계층 --- 3계층은 라우팅 [ip값을 가지고]

데이터 링크 계층 -- 2계층 맥어드레스 테이블 [멕주소를가지고있다]

물리계층  -- 디지털 ->아날로그  아날로그-> 디지털

TCP / UDP

UDP 신뢰성이 떨어지는 것들 [영상] ex) 스트리밍중 10초에 1초 빠져도 상관이 없음

TCP 신뢰성이 높다.     [로그인]ex) 세션성립을해야할때  네이버 로그인을 해야하는데 중간에 날라가면 안됨.

헤더가 안붇는 계층  ---->  1계층과 7계층

2계층   트레일러   오류를 검출   [패리티비트도 오류검출]

4계층 포트

메시지               응용

메시지               표현

메시지               세션

세그먼트            전송

패킷                   네트워크

프레임                데이터링크

비트                   물리

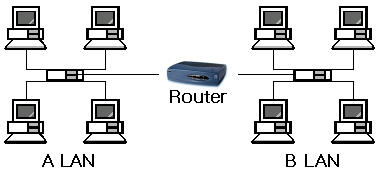

라우터

계층 2

계층 3

업링크    [L2 스위치와 L2스위치  를 연결하는것 ]

L2스위치 A :   24port   PC 24대일때   23port만 pc 사용하고 1포트는 다른 스위치와 연결 (스위치 B)

L2 스위치 B : 다른스위치는 남은 포트에 PC연결하여 사용할수 있음  이 스위치는 또 L3스위치와 연결할 수 있음.

업링크 포트 라고 함

L3 스위치와 연결할시 한곳에서만 해야함.

멀티캐스트 일대 다

유니캐스트 일대 일

---

• 패킷분석

        무차별 모드 [promiscuous mode] 프로미스크 모드

            스위치 환경 - 내 패킷만 들어온다

            허브 - 다른 패킷도 들어온다

        포트 미러링



            실무에서 자주 사용

            A포트에 흐르는 트래픽을 모두 똑같이 B포트에 똑같이 옮겨짐

        허빙 아웃



          가장 마지막 상황 [절실한 상황에 사용]

        탭 사용



         실무에서 자주 사용

          허브를 사용하는 대신 네트워크 분석용으로 설계된 특수 하드웨어를 사용

           집게 탭  --- 포트 3개   [수월하다]

           비집게 탭 -- 포트 4개  + 별도의 인터페이스가 필요하다.  [각자의 포트를 수행해야해서 네트웍포트가 2개 필요합]



           대부분 집게탭을 선호

           와이어 샤크를 할때에는 가장 정확하긴하지만 탭장비까지는 사용하지 않는다.





        ARP 캐시 포이즈닝

            - 네트워크가 스니퍼를  통해 그래픽을 다시 라우팅 하기 위해 패킷을 삽입해야 하므로 적절치 않음

            - 포트 미러링이 옵션이 아닌 경우에 장치를 오프라인으로 전환하지 않고 트래픽을 신속하게 캡쳐할 수 있어 효과적

            - 네트워크 기능에 영향을 미치지 않게 세심한 주의가 필요

---

 하얀배터리 블로그에 작성된 글의 무단 복제 , 수정을 금지 합니다.

 개시물은 배운 내용을 바탕으로 하여 쓰여진 것이므로 잘못된 내용이 있을 수 있습니다. 잘못된 내용은 지적 바랍니다.
